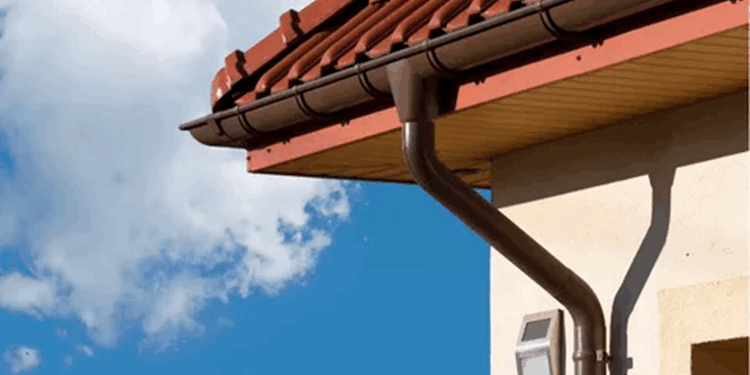

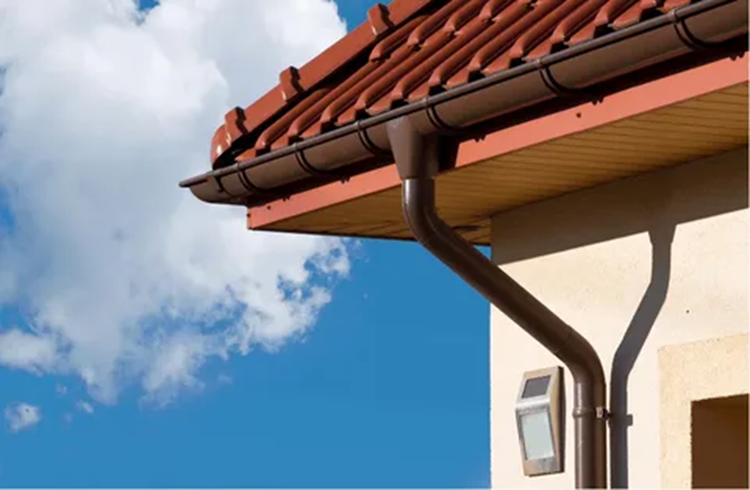

Водосточные системы обеспечивают организованный отвод дождевой и талой воды с кровли, защищая фасад, цоколь и отмостку от переувлажнения и преждевременного разрушения.
Грамотно подобранные элементы и соблюдение требований к пропускной способности, уклонам, герметичности соединений и надежности крепления позволяют избежать переливов, подтеков и обледенения в сезон перепадов температур.
Нормативные условия подбора сечений желобов и труб под площадь кровли
Подбор сечений желобов и водосточных труб выполняют по расчётной водосборной площади кровли, учитывая геометрию скатов, уклоны, расположение воронок и стояков, а также условия водоотвода (наружный организованный водосток). Нормативный подход требует, чтобы пропускная способность элементов системы обеспечивала отвод дождевых вод без перелива через кромку желоба и без переполнения в местах приёма воды.
Расчётная водосборная площадь принимается не «по площади покрытия», а по проекции на горизонтальную плоскость (плановой площади), поскольку именно она определяет объём осадков, попадающих на кровлю при вертикальном выпадении. Для сложных кровель (ендовы, разжелобки, примыкания) дополнительно учитывают перераспределение стока к отдельным участкам желоба и локальное увеличение расхода воды у воронок.
Ключевые условия расчётного подбора
Сечения желобов и труб назначают по расчётному расходу дождевых вод, который определяется через водосборную площадь и нормативную интенсивность дождя для района строительства. При этом важно учитывать не только общий расход с кровли, но и расход на конкретный водоприёмный участок: один стояк обслуживает ограниченную площадь, и увеличение этой площади без изменения диаметра трубы приводит к риску подпора в желобе и перелива при ливне.
Нормативно значимыми условиями, влияющими на выбор размеров, являются: количество стояков (чем их меньше, тем больше расход на каждый), длина и уклон желоба (малый уклон снижает самоочищающую способность и увеличивает вероятность переполнения), тип и пропускная способность воронки/выпуска, наличие внутренних углов и ендов (они концентрируют сток), а также ограничения по безопасному отводу воды от фасада и отмостки. Если на одном фасаде предусмотрены длинные участки желоба, рационально делить их на отдельные водоприёмные зоны дополнительными выпусками, чтобы не превышать расчётные значения по площади на один стояк.
- Площадь на один стояк должна соответствовать принятой пропускной способности трубы и воронки при расчётной интенсивности дождя.
- Желоб подбирают так, чтобы он принимал расход без перелива на участке между точками водоприёма.
- Труба подбирается по расходу, а также с учётом возможного засорения и необходимости запаса по пропускной способности.
- Участки с ендовами рассматривают отдельно, так как они повышают локальный приток воды в одну точку желоба.
Практика применения нормативных требований при определении размеров
В проектной практике нормативные условия реализуются последовательным распределением водосборной площади по стоякам: кровлю разбивают на зоны, каждая из которых направляет воду к конкретному выпуску. Затем для каждой зоны определяют расчётный расход и подбирают сечение желоба и диаметр трубы так, чтобы система устойчиво работала при нормативном дожде и не зависела критически от кратковременных колебаний расхода.
Для повышения надёжности важно учитывать эксплуатационные факторы: листва, наледь, частичное засорение выпусков. Поэтому при равных расчётных предпосылках выбирают решение с меньшей площадью на один стояк или с увеличением сечения, а также предусматривают элементы, снижающие риск засоров. Если условия ограничивают число стояков (архитектура фасада), нормативно корректнее компенсировать это увеличением пропускной способности водоприёмных элементов и пересмотром схемы водосброса по участкам, а не увеличением длины «обслуживаемого» желоба без перерасчёта.
- Определить плановую водосборную площадь каждого ската и перераспределение стока к ендовам и выпускным точкам.
- Разделить кровлю на зоны по стоякам и выпускам, чтобы получить расчётную площадь на каждый водоприём.
- Назначить размеры желоба по расходу на его участок, с учётом уклона и длины до выпуска.
- Назначить диаметр трубы по расходу зоны, обеспечив запас на эксплуатационные условия и возможные засоры.
