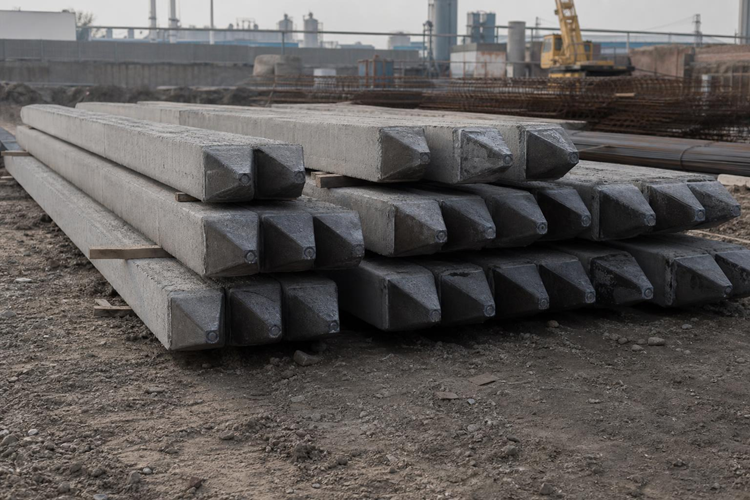

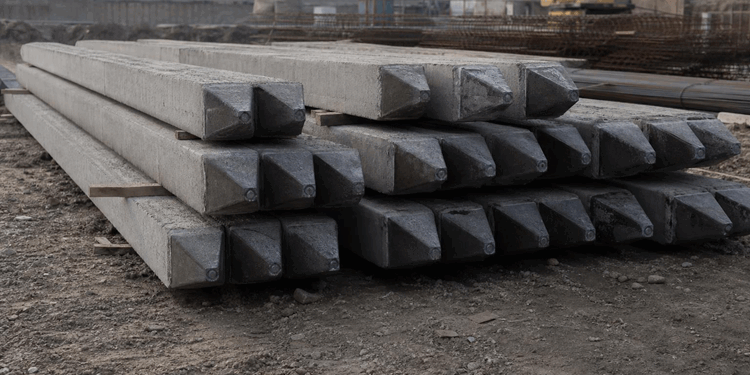

Железобетонные сваи представляют собой элементы, способные передавать нагрузки от здания на более плотные слои грунта. Их применение особенно актуально на участках со слабым верхним слоем почвы.
Подробные технические параметры и примеры расчетов доступны на svaibazis.ru. Материал сочетает бетон с арматурой, что обеспечивает сопротивление сжатию и растяжению одновременно.
Определение и нормативная база
Железобетонная свая — это предварительно изготовленный или монолитный стержень из бетона класса не ниже В25 с арматурным каркасом. Согласно СП 24.13330.2011, такие элементы классифицируют по способу изготовления, форме сечения и методу погружения. Перед первым использованием термина стоит уточнить, что класс бетона определяет прочность на сжатие, а арматура — на растяжение. В практике строительства применяют сваи квадратного, круглого и многогранного сечения. Длина варьируется от 3 до 12 метров в зависимости от проекта. Арматура чаще всего состоит из продольных стержней диаметром 12–20 мм и поперечных хомутов. Это сочетание позволяет элементу выдерживать вертикальные и горизонтальные нагрузки без деформации. Нормативные документы требуют проверки несущей способности по грунту и по материалу. Расчет ведут с учетом коэффициентов надежности, которые учитывают возможные отклонения в производстве и монтаже. При отсутствии точных данных по грунтам на участке проводят дополнительные изыскания.
- Прочность на сжатие достигает значений, превышающих 20 МПа для бетона класса В25.
- Защита от коррозии обеспечивается толщиной защитного слоя бетона не менее 30 мм.
- Морозостойкость бетона должна соответствовать марке F150 и выше в условиях средней полосы.
Ограничения связаны с массой изделия: одна свая длиной 6 метров весит от 1,5 до 2,5 тонн. Это требует применения крановой техники при транспортировке и установке. В условиях стесненной застройки или на удаленных участках логистика усложняется. Дополнительный фактор — чувствительность к ударам при забивке. При неправильном выборе молота возможно образование трещин в теле сваи. Поэтому контроль качества включает визуальный осмотр и проверку на наличие дефектов перед погружением.
Методы погружения и их технические особенности
Выбор способа установки определяет не только скорость работ, но и итоговую несущую способность конструкции. Каждый метод предъявляет свои требования к грунтовым условиям и оборудованию. Забивка остается наиболее распространенным вариантом для готовых элементов, однако вибрационные и вдавливающие технологии позволяют снизить динамические воздействия на соседние здания. При забивке используют дизельные или гидравлические молоты. Энергия удара передается через оголовок, что обеспечивает плотное соприкосновение с грунтом. Важно контролировать отказ — величину погружения за один удар. Превышение расчетного отказа указывает на достижение проектной отметки или встречу с препятствием. Вибропогружение применяют на водонасыщенных песках и супесях. Вибратор снижает сопротивление грунта за счет разжижения частиц. Метод требует меньшей энергии, но ограничен глубиной залегания плотных слоев. Вдавливание подходит для стесненных условий и исторической застройки, поскольку исключает ударные нагрузки.
| Метод | Основные преимущества | Ограничения | Рекомендуемые грунты |
|---|---|---|---|
| Забивка | Высокая скорость, проверенная несущая способность | Шум, вибрация, риск повреждения элемента | Пески, супеси, глины средней плотности |
| Вибропогружение | Снижение динамических нагрузок, меньший расход энергии | Ограниченная глубина, зависимость от влажности | Водонасыщенные пески и супеси |
| Вдавливание | Отсутствие шума и вибрации, сохранность соседних объектов | Низкая производительность, требуется мощная техника | Глины, суглинки, слабые грунты |
| Буронабивной | Возможность устройства на большой глубине, минимальное нарушение грунта | Необходимость бетонирования на месте, контроль качества раствора | Разнообразные грунты, включая скальные |
Несущая способность зависит от площади поперечного сечения и длины. Для квадратных свай 300×300 мм расчетная нагрузка обычно составляет 80–120 тонн при длине 6–8 метров. Увеличение диаметра до 400 мм поднимает показатель до 150–200 тонн. Точные значения получают после статических или динамических испытаний на объекте.
Дополнительные факторы включают сезонность работ. В зимний период забивка возможна при температуре не ниже минус 15 градусов при условии подогрева бетона. Вдавливание и виброметод менее чувствительны к холоду, но требуют проверки состояния грунта после промерзания. Контроль качества после погружения включает измерение отклонения от вертикали и проверку целостности тела. Допустимое отклонение по вертикали не превышает 1 % от длины. При обнаружении трещин или сколов проводят повторную оценку несущей способности или замену элемента.
Оценка несущей способности и факторы влияния
Несущая способность формируется из двух составляющих: сопротивления грунта по боковой поверхности и под нижним концом. Инженеры применяют методики из нормативных документов, где учитывают угол внутреннего трения, удельное сцепление и глубину залегания плотных слоев. При отсутствии полных данных по участку расчет ведут с повышенными коэффициентами запаса. Полевые испытания включают динамические и статические методы. Динамический подход фиксирует отказ при забивке и позволяет оценить реальную величину нагрузки. Статический метод подразумевает приложение постепенной нагрузки до определенного предела, что дает более точные результаты, но требует больше времени и оборудования. На итоговые показатели влияют несколько переменных. Уровень грунтовых вод меняет условия работы по боковой поверхности, особенно в глинистых грунтах. Сезонные колебания температуры могут вызывать дополнительные напряжения в верхней части конструкции. Наличие агрессивных сред в почве требует проверки защитных свойств бетона.
- Глубина промерзания определяет минимальную отметку погружения для исключения морозного пучения.
- Плотность грунта на проектной глубине напрямую влияет на величину сопротивления под острием.
- Наличие включений в виде валунов или строительного мусора усложняет погружение и снижает прогнозируемую несущую способность.
При проектировании сравнивают несколько вариантов длины и сечения. Увеличение длины на один метр может добавить 15–25 тонн к расчетной нагрузке в средних грунтах, однако это повышает стоимость транспортировки и монтажа. Выбор оптимального решения требует баланса между несущей способностью и экономическими показателями. Ограничения проявляются при слабых грунтах большой толщины. В таких случаях требуется либо увеличение количества элементов, либо переход к комбинированным решениям. Дополнительная проверка включает анализ возможных горизонтальных нагрузок от ветра или сейсмических воздействий. После завершения монтажа проводят контрольные испытания не менее 1 % от общего числа. Результаты сравнивают с проектными значениями. При отклонениях более 10 % выполняют корректировку схемы расположения или проводят дополнительные расчеты.
Устройство ростверка и соединение элементов
Ростверк распределяет нагрузки от надземной части здания по всей группе опор. Его конструкция выбирается исходя из расчетных усилий, типа грунта и доступной техники. Монолитный вариант чаще применяют при сложной конфигурации плана, а сборные элементы ускоряют работы на объектах с повторяющимися пролетами. Соединение верхней части опор с ростверком выполняют через выпуски арматуры или специальные оголовки. В первом случае стержни заделывают в бетон на глубину не менее 30 диаметров, что обеспечивает надежную анкеровку. При использовании оголовков крепление происходит болтами или сваркой, что упрощает контроль и позволяет корректировать положение. Высоту ростверка определяют по величине изгибающих моментов и условиям эксплуатации. В обычных зданиях достаточно 300–500 мм, однако под тяжелые колонны или при сейсмических нагрузках сечение увеличивают. Армирование выполняют сетками в два слоя с шагом 150–200 мм, используя стержни диаметром 12–16 мм.
| Тип ростверка | Преимущества | Недостатки | Рекомендуемые условия |
|---|---|---|---|
| Монолитный железобетонный | Высокая жесткость, возможность сложной формы | Длительное твердение бетона, опалубочные работы | Неравномерные нагрузки, слабые грунты |
| Сборный железобетонный | Быстрый монтаж, заводское качество | Ограниченная гибкость формы, стыковые узлы | Прямоугольные планы, стандартные нагрузки |
| Металлический | Малая масса, простота сборки | Коррозия, меньшая жесткость | Временные сооружения, легкие здания |
| Комбинированный | Оптимальное сочетание свойств | Сложность стыковки материалов | Переходные зоны, смешанные нагрузки |
Последовательность работ начинается с планировки верха опор на одну отметку. После этого устанавливают опалубку или монтируют сборные балки. Бетонирование ведут с уплотнением вибраторами, избегая пустот вокруг выпусков арматуры. В зимний период применяют противоморозные добавки и укрытие. Контроль включает проверку геометрии, прочности бетона и качества сварных соединений. Отклонения по высоте не должны превышать 10 мм на длине 3 метров. При обнаружении дефектов выполняют усиление или переделку узла. Дополнительно учитывают гидроизоляцию нижней поверхности ростверка для защиты от грунтовых вод. В агрессивных средах применяют специальные составы бетона с повышенной плотностью.
Мониторинг состояния и техническое обслуживание фундамента
После завершения всех работ на объекте начинается период наблюдения за поведением опорной системы. Специалисты периодически проверяют вертикальные и горизонтальные смещения верхней части с помощью геодезических приборов. Такие замеры позволяют своевременно выявить отклонения от проектных значений и принять меры до появления видимых повреждений. Визуальный осмотр включает оценку состояния бетона на поверхности, поиск трещин, сколов и признаков коррозии арматуры. При обнаружении дефектов проводят лабораторные испытания проб материала. Результаты сравнивают с исходными данными, чтобы понять степень изменения свойств за время эксплуатации. Особое внимание уделяют зонам контакта с агрессивными средами. В промышленных районах или на побережьях применяют дополнительные защитные покрытия. Их обновление проводят по графику, который зависит от типа покрытия и условий окружающей среды. Регулярная очистка от грязи и растительности также помогает сохранить защитные свойства. При сезонных колебаниях температуры и влажности могут возникать дополнительные напряжения. Для их учета ведут журнал наблюдений с фиксацией погодных условий и показаний приборов. При значительных отклонениях назначают внеплановую проверку с привлечением специализированной организации. Документация по мониторингу хранится в архиве эксплуатирующей службы. Она включает акты осмотров, протоколы испытаний и рекомендации по устранению выявленных недостатков. Такая система позволяет планировать ремонтные работы заранее и продлевать срок службы всей конструкции.
Часто задаваемые вопросы
Как часто нужно проводить осмотр свайного основания?
Что делать при обнаружении трещин на ростверке?
Можно ли увеличить нагрузку на уже построенный фундамент?
Как защитить опоры от воздействия грунтовых вод?
Какие документы нужны для приемки свайного фундамента?
Заключительные мысли
Правильный выбор метода установки опор с учетом свойств грунта и нормативных требований обеспечивает нужную несущую способность всей системы. Качественное устройство ростверка вместе с регулярным мониторингом состояния позволяет своевременно выявлять отклонения и поддерживать надежность конструкции на протяжении всего срока эксплуатации. Перед началом работ обязательно проводите полную оценку влияющих факторов, готовьте документацию и планируйте периодические осмотры. Это поможет избежать лишних затрат на ремонт и сохранить безопасность здания. Обратитесь к квалифицированным специалистам для расчета и контроля на каждом этапе, чтобы получить прочный результат без неожиданностей.
