Трубопроводные системы с носителем, меняющим свою температуру, требует учета движения при тепловом расширении. Особенно этот показатель велик у металлических конструкций, которые быстро нагреваются и быстро остывают.
Чтобы снизить негативное влияние вибраций, используются резиновые компенсаторы.
Понятие
Резина является весьма эластичным материалом, способным расширяться и сжиматься, поэтому при возникновении подобных процессов в замкнутой системе, она позволяет двигаться отдельным деталям и участкам, не вызывая перенапряжения конструкции, и дает возможность сохранить герметичность, избежав разрушений.
Существует два варианта резиновых компенсаторов:

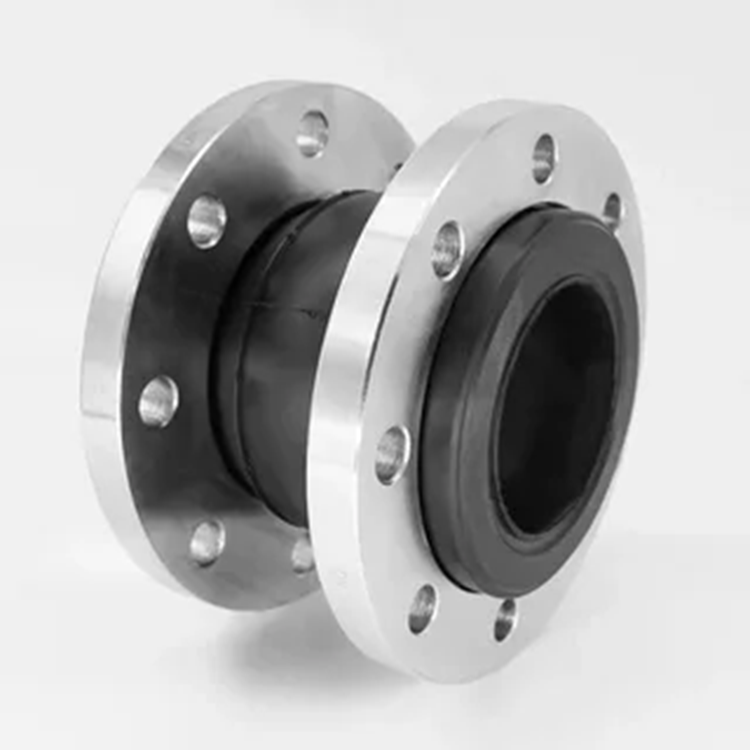

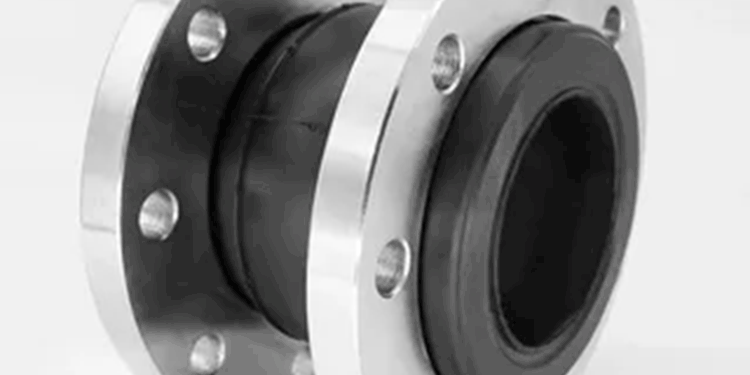

- Фланцевые имеют соответствующее крепление на трубопровод, и сам компенсатор сделан в виде цилиндра в центре которого находится выпуклость по окружности, создающая пружинистое действие. Он может иметь диаметр от 32 мм до 2000 мм.
- У муфтового на концах имеется две стальные гайки с внутренней резьбой, сам компенсатор частично напоминает гофрированную трубку с выпуклостями в виде шаров. Такие варианты монтируются на магистрали диаметром от 15 мм до 80мм и давлением не больше 1,0 МПа.
Металлическая часть устройства создается из легированных, нержавеющих и углеродистых сталей, резиновая из бутадиен-нитрильного каучука, называемого NBR, или EPDM, то есть этиленпропиленового каучука.
В первом случае резина может использоваться в трубопроводах с агрессивными средами, типа нефтепродуктов и их производных, во втором – применяется для водопроводов и систем отопления.
Применение
Особенности использования зависят от возможностей резиновых компенсаторов. Кроме снижения вибраций и температурного расширения, эти устройства могут снижать воздействие гидроударов в замкнутой системе, снижать уровень шума при движении носителя в трубах. Также подобные элементы уменьшают проблемы при осевых или угловых смещения труб, узлов.
Прежде всего при использовании стоит выделить промышленные и бытовые системы подачи горячей воды и пара. Именно в этих случаях проявляется наиболее важная функция подобных компенсаторов.
Системы кондиционирования воздуха и опреснения воды могут иметь значительные температурные перепады, и подобные устройства помогают сохранять полную герметичность контура. Магистральные трубопроводы, системы дренажа, для снижения вибраций, и других колебаний, используют резиновые компенсаторы разных видов.
