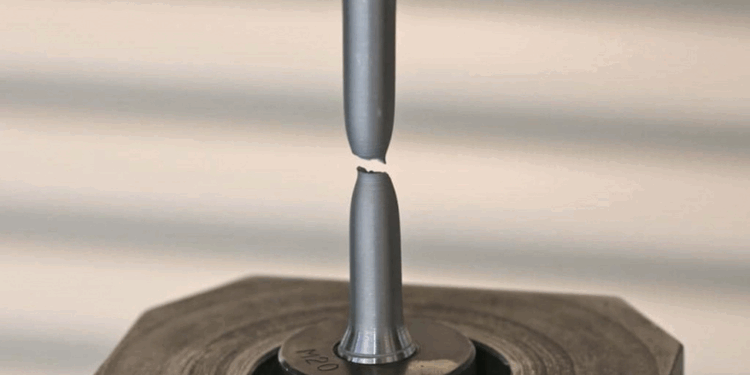

Прочность металла на растяжение: как измерить по правилам испытаний и избежать ошибок

Прочность металла на растяжение – один из ключевых параметров, по которому судят о надежности детали, конструкции или заготовки при действии осевых нагрузок. Корректное определение этого показателя помогает сравнивать материалы, контролировать качество партий и прогнозировать поведение изделия в эксплуатации.

В практике испытаний важно соблюдать единые правила подготовки образцов, настройки оборудования и фиксации результатов, иначе измеренное значение будет зависеть не от свойств металла, а от ошибок методики. здесь больше про определение прочности

Что именно определяют при испытании на растяжение

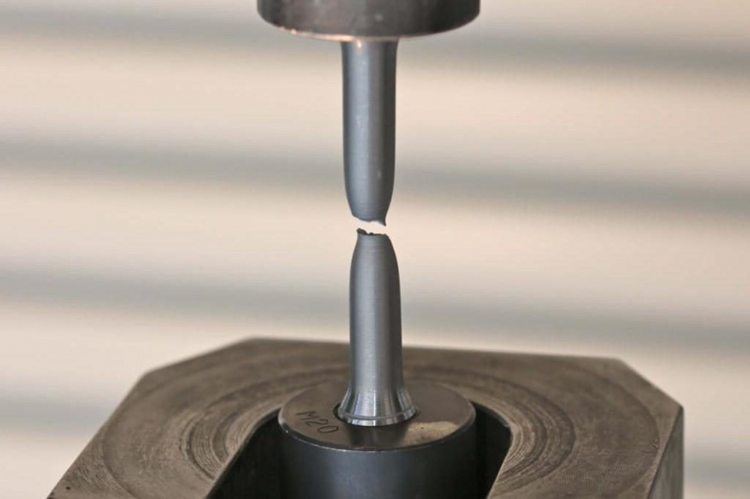

Испытание на растяжение позволяет получить диаграмму «напряжение–деформация» и вычислить ряд характеристик. Основная из них – временное сопротивление разрыву (часто обозначают ?_в или Rm), то есть максимальное инженерное напряжение, которое материал выдерживает до начала разрушения или до момента достижения максимальной нагрузки.

Дополнительно нередко определяют:

• предел текучести (например, Re или Rp0,2) – уровень напряжения, при котором деформация начинает расти необратимо;
• относительное удлинение и сужение – показатели пластичности, важные для оценки риска хрупкого разрушения;
• модуль упругости – характеристика упругого участка, критична для расчета деформаций.

Какие показатели фиксируют при испытании: предел текучести, временное сопротивление, относительное удлинение

При испытании металла на растяжение фиксируют набор показателей, которые описывают поведение материала от упругой деформации до разрушения. Эти данные позволяют сравнивать партии, проверять соответствие стандартам и корректно закладывать характеристики в расчёты.

Ключевые параметры берут из диаграммы «напряжение–деформация» и из измерений образца до и после разрыва. В совокупности они показывают, когда материал начинает необратимо деформироваться, какую максимальную нагрузку выдерживает и насколько пластично разрушение.

Основные фиксируемые показатели

• Предел текучести (?_т или ?_0,2) – напряжение, при котором начинается пластическая (необратимая) деформация.
  • Физический предел текучести (при наличии площадки текучести) фиксируют по началу текучести.
  • Условный предел текучести ?_0,2 определяют по напряжению, соответствующему 0,2% остаточной деформации, если выраженной площадки нет.
  • Практический смысл: характеризует работоспособность детали без остаточных деформаций.
• Временное сопротивление (?_в) – максимальное напряжение, достигнутое в ходе испытания (пик на диаграмме), соответствующее максимальной нагрузке до начала выраженного шейкообразования и последующего снижения нагрузки.
  • Практический смысл: показывает максимальную несущую способность материала при растяжении до разрушения.
  • Важно: после достижения ?_в образец может продолжать деформироваться, но несущая способность часто падает из?за локализации деформации.
• Относительное удлинение (?) – показатель пластичности, рассчитываемый по увеличению расчётной длины после разрыва:

  ? = (L₁ ? L₀) / L₀ ? 100%.

  • L₀ – начальная расчётная длина, L₁ – длина после совмещения частей образца.
  • Практический смысл: оценивает способность материала к пластической деформации без разрушения.

Итог: предел текучести показывает границу перехода к необратимым деформациям, временное сопротивление – максимум воспринимаемой нагрузки, а относительное удлинение – запас пластичности. Совместная оценка этих трёх параметров даёт наиболее наглядное представление о прочности и пластичности металла при растяжении и позволяет корректно принять решение о применимости материала в конструкции.
