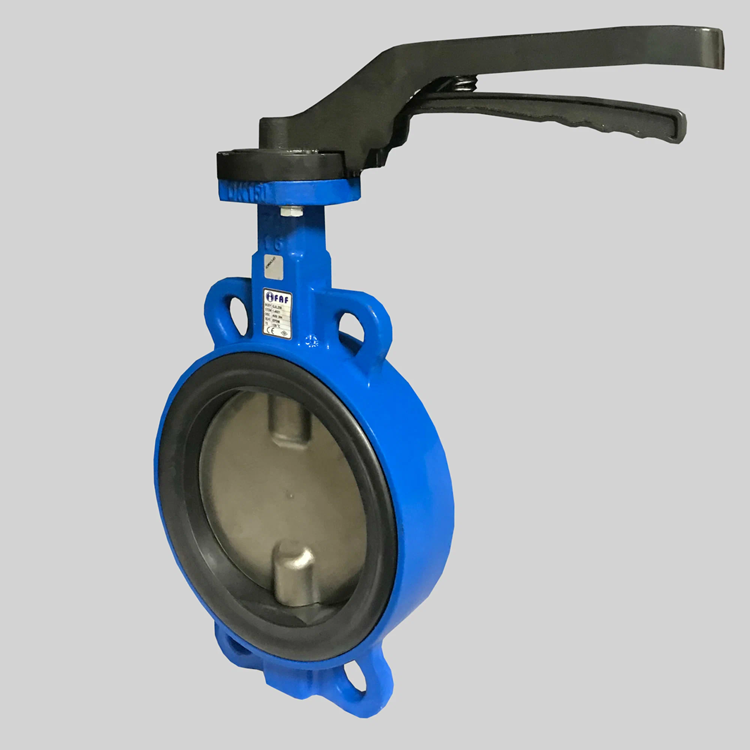

Поворотный затвор – это запорно-регулирующая арматура, в которой перекрытие потока происходит за счёт поворота диска вокруг оси. Такое решение ценят за компактность, малую массу, сравнительно низкую стоимость и возможность быстро перекрывать большие диаметры трубопровода.
Чтобы затвор работал надёжно, важно правильно выбрать его конструкцию под среду, давление и температуру, а также соблюсти правила монтажа: выверить соосность, обеспечить герметичность уплотнений и корректно настроить привод. Ошибки на этих этапах часто приводят к подклиниванию диска, течам на фланцах и ускоренному износу седла.
Установка поворотного затвора: пошагово
1. Подготовка места монтажа. Остановите участок, сбросьте давление, убедитесь в отсутствии среды. Проверьте состояние фланцев: плоскостность, отсутствие раковин и заусенцев. Уточните монтажное положение по паспорту (вертикально/горизонтально, допустимость установки приводом вниз).
2. Проверка совместимости. Сверьте условный проход, давление, материал корпуса и седла с параметрами среды. Для некоторых исполнений важно направление потока (маркировка на корпусе). Убедитесь, что выбранный тип присоединения подходит к вашей схеме, включая длину межфланцевого зазора.
3. Центровка и защита диска. Перед стяжкой выставьте затвор соосно трубопроводу. Диск должен быть слегка приоткрыт, чтобы не зацепить кромки фланцев и не повредить уплотнение при монтаже.
4. Установка прокладок и стяжка крепежа. Используйте прокладки требуемого типа и толщины. Болты/шпильки затягивайте крест-накрест в несколько проходов, равномерно увеличивая момент. Недотяжка вызывает течь, перетяжка – деформацию корпуса и ускоренный износ седла.
5. Монтаж и настройка привода. При установке редуктора, электропривода или пневмопривода проверьте совпадение посадочных размеров и корректность присоединения. Настройте концевые положения «Открыто/Закрыто» и убедитесь, что привод не «пережимает» уплотнение.
6. Контрольный пуск и проверка герметичности. Заполните участок средой постепенно, исключая гидроудары. Проверьте отсутствие течей на фланцах и по штоку (если конструкцией предусмотрено). Сделайте несколько циклов открытия/закрытия и оцените плавность хода.
Типичные ошибки при монтаже: перекос затвора между фланцами, установка диска в полностью закрытом положении при стяжке, попадание окалины/грязи на седло, неправильный момент затяжки, недостаточная длина шпилек, несоблюдение требований к положению привода. Правильный подбор и аккуратная установка обеспечивают длительный ресурс и стабильную герметичность, включая решения класса zatvory.
Заключение: назначение поворотных затворов в водоснабжении, отоплении и промышленной обвязке
Практическая ценность затворов определяется тем, насколько правильно выбран тип (по давлению, температуре, рабочей среде, способу присоединения и уплотнению) и насколько корректно выполнена установка. При соблюдении требований к монтажу и эксплуатации поворотный затвор становится надежным элементом, который снижает риск аварийных остановов и упрощает обслуживание трубопроводной сети.
Итог
- В водоснабжении поворотные затворы применяются для оперативного перекрытия линий, секционирования сетей, отключения насосных групп и узлов учета без длительных простоев.
- В отоплении они обеспечивают изоляцию контуров и оборудования (теплообменников, стояков, отдельных ветвей), помогают организовать обслуживание и балансировку, снижая потери времени при ремонте.
- В промышленной обвязке затворы используются как функциональный узел управления потоками в технологических линиях: для переключения потоков, локализации аварийных участков, организации байпасов и обслуживания оборудования.
- Выбор и установка должны учитывать характеристики среды и режима, требования к герметичности, доступность привода и возможность безопасного обслуживания.
- Результат правильного применения – надежное перекрытие, удобство эксплуатации, снижение стоимости обслуживания и повышение устойчивости системы к внештатным ситуациям.
