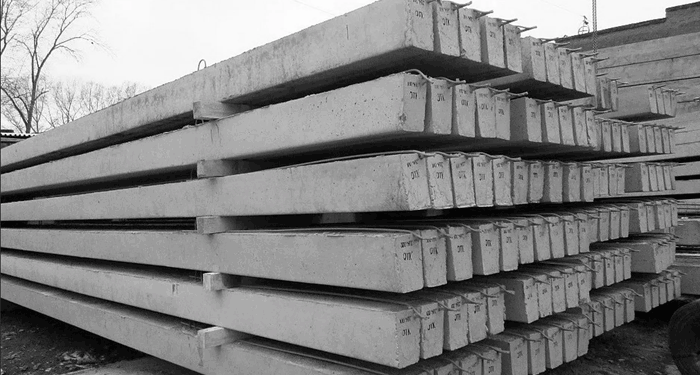

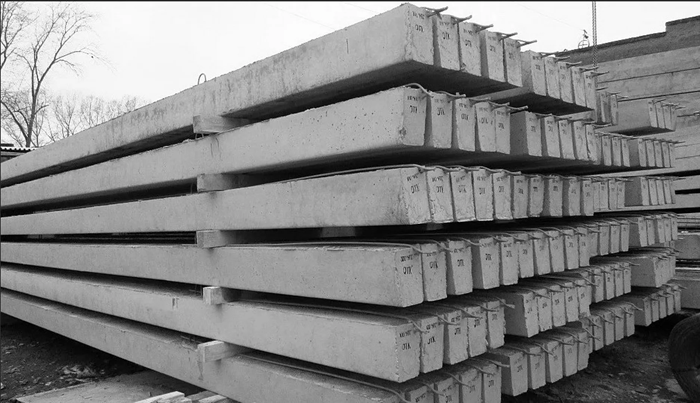

Одним из самых надежных вариантов прокладки воздушных линий электропередач, является установка железобетонных столбов в качестве опор.
Такие конструкции могут выдержать значительные весовые и ветровые нагрузки, хорошо сопротивляются воздействию осадков, не страдают от появления микроорганизмов. Для оборудования магистрали предлагается купить стойки опор на https://metenergo.com/catalog/sv/sv-110-5/.
Требования
Маркировка опоры не зря имеет цифры, они дают некоторые технические характеристики конструкции. Сама опора создается трапециевидной, то есть ее основание по ширине и длине немного больше, чем в самой высокой части.
Данная конструкция должна отвечать следующим требованиям:
- Ее длина составляет 11 метров. Масса опоры достигает 1130 кг.
- В основании показатели по двум осям составляют 25 и 17 см, в вершине соответственно 16 и 11 см.
- Цифра пять показывает изгибающий момент в тс*м.
- Для создания опор используется бетон марки В 30. В качестве каркаса применяется напряженная арматура.
- Допускается эксплуатация опор в климате с морозами до -55°С, и в зонах сейсмической активностью до 9 баллов. Столбы выдерживают до 200 циклов заморозки-разморозки.
Благодаря высокой прочности такие столбы применяются при создании линии электропередач мощностью 0,4-10 кВ.
Установка
Процесс монтажа требует соблюдения определенных правил и этапов:
- Сначала создается котлован под опору. Рассчитывается подземная часть столба, яма создается глубже этого показателя на 50 см, для создания фундамента и дренажной подушки. Ширина углубления должна превышать края опоры на 30 см с каждой стороны.
- Далее на дно засыпается и трамбуется песчано-щебнистое основание, укладывается бетонный раствор.
- Монтируется основание с анкерным устройством, оно должно иметь строго вертикальное направление.
- Опору устанавливают в вертикальном положении с помощью крана-манипулятора и крепят к основанию, точно выверив ее соответствие геометрическим плоскостям. Монтаж ведется анкерными болтами.
- Затем ведут послойную засыпку столба грунтом с постоянным уплотнением, чтобы создать надежное основание для опоры, исключить ее отклонение от вертикали.
Перед началом засыпки, чтобы продлить срок службы опоры, ее рекомендуется обработать битумной мастикой. Данные столбы могут использоваться для навешивания проводов или установки электротехнического оборудования. На столбах для этого могут создаваться закладные элементы.
