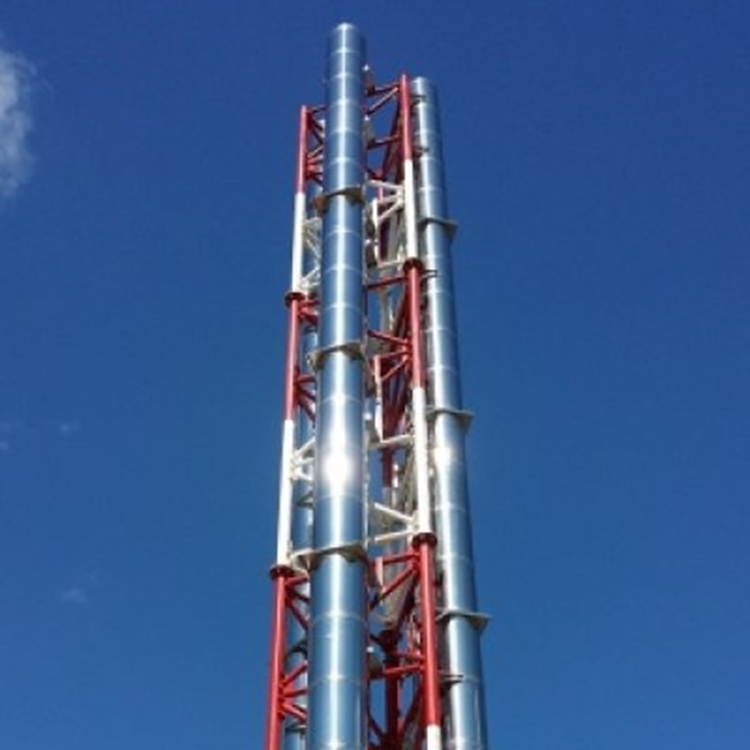

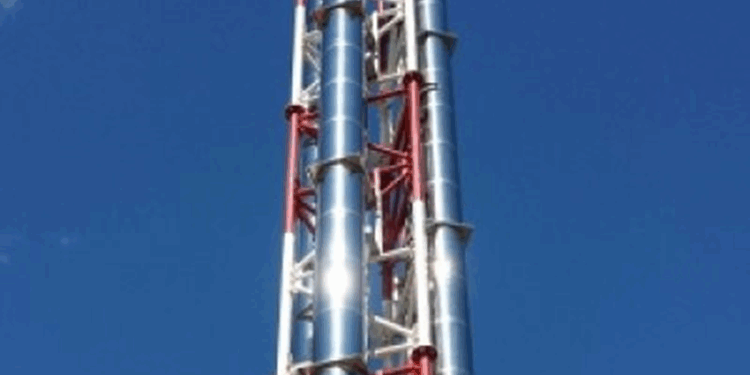

Дымовые трубы обеспечивают безопасный отвод продуктов сгорания и стабильную тягу, поэтому к их проектированию и установке предъявляются строгие требования по пожарной безопасности, герметичности и устойчивости к высоким температурам и конденсату.
Ошибки в выборе материалов, сечении или высоте могут привести к ухудшению работы отопительного оборудования, задымлению помещений и ускоренному износу элементов системы.
В статье рассмотрены ключевые нормативные требования, принципы подбора конструкции и основные этапы монтажа: от подготовки основания и проходов через перекрытия до сборки, изоляции, крепления и проверки работоспособности. Отдельное внимание уделено типичным нарушениям при установке и способам их избежать, чтобы система работала эффективно и безопасно в течение всего срока эксплуатации.
Нормативные параметры дымоотвода для котлов, печей и каминов
Точные значения параметров зависят от типа теплогенератора (атмосферный котёл, котёл с вентилятором, дровяная печь, камин), вида топлива и режима работы. При проектировании ориентируются на паспорт оборудования и действующие нормы, а при монтаже обеспечивают возможность ревизии и обслуживания, чтобы поддерживать проектные характеристики тяги и исключать задымление помещений.
Основные требования к геометрии и расположению
Высота дымохода и положение оголовка должны обеспечивать стабильную тягу в рабочих режимах без опрокидывания при ветровых нагрузках. Важны привязка к коньку и соблюдение безопасных расстояний до кровельных конструкций и горючих материалов; при выборе высоты учитывают также наличие рядом более высоких зданий и препятствий, создающих ветровую подпорку.
Сечение дымохода выбирают по тепловой мощности и типу агрегата: оно не должно быть меньше, чем требуется по расчёту и по инструкции производителя, иначе возрастает сопротивление и риск выпадения конденсата и сажи. Для печей и каминов дополнительно важно соблюдение требований к минимальному сечению канала и соответствию форме (круглое сечение обычно предпочтительнее из-за меньших потерь давления).
Конфигурация трассы должна быть максимально прямолинейной: допускаются повороты, но их количество и угол ограничивают, чтобы не ухудшать тягу. Горизонтальные участки делают как можно короче и с технологически оправданным уклоном, избегая «карманов», где могут накапливаться конденсат и сажа.
Материалы, герметичность и эксплуатационные параметры
Материал дымохода подбирают по температурному классу и стойкости к конденсату: для современных котлов на газе и жидком топливе критична кислотостойкость, а для твердотопливных печей и каминов – устойчивость к высоким температурам и возможному кратковременному перегреву при интенсивной топке. Внутренняя поверхность должна быть гладкой и устойчивой к отложениям, чтобы сохранять проходное сечение и не провоцировать ускоренное засаживание.
Обязательны герметичность соединений и корректная организация узлов прохода через перекрытия и кровлю: это снижает риск утечек дымовых газов и перегрева конструкций. В местах, где возможно образование конденсата, предусматривают элементы его отвода и ревизии, а также обеспечивают теплоизоляцию (например, в «сэндвич»-дымоходах) для стабилизации температуры дымовых газов и защиты от охлаждения.
Для надёжной эксплуатации предусматривают доступ для обслуживания: ревизионные лючки, прочистные элементы, конденсатосборник (где требуется), а также возможность контроля состояния оголовка. При подключении котлов, печей и каминов соблюдают требования к раздельности каналов и запрету объединения с вентиляцией; каждый прибор должен иметь решение дымоотвода, соответствующее его типу тяги (естественная или принудительная) и условиям безопасного отвода продуктов сгорания.
- Котлы: ориентируются на паспортные параметры дымоудаления (температура, давление/разрежение, допустимая длина и число поворотов), учитывая риск конденсации и требования к отводу конденсата.
- Печи: важны достаточная высота для тяги, огнестойкость материала, минимизация поворотов и корректные отступки от горючих конструкций.
- Камины: критичны герметичность, стабильная тяга и подбор сечения под топку, чтобы исключить выброс дыма в помещение при розжиге и порывах ветра.
